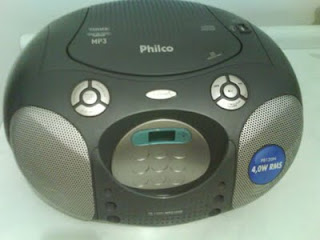

Esse radio chegou na oficina com a reclamação de que o CD nem o Radio não funcionava, verifiquei então fonte que aparentemente estava toda ok, mas analisando o circuito de power encontrei o transístor Q101 (A928A) com o emissor aberto, e logo troquei o mesmo e o radio voltou seu funcionamento normal, mais com um detalhe o Q101 também faz o power para o CD e nessa função o danado do transístor pega fogo, analisando o datasheet do A928A diz que ele é de -2A então fiz uma substituição com um TIP42C que aguenta 6A e o funcionamento ficou perfeito!!!
Bom aqui fica a dica se alguém pegar esse radio com esse transístor queimado pode trocar pelo TIP42C que não vai dar mais problema!
OBS: Quando esse transístor queima o display do radio fica com o digito doido marcando uma frequência muito mais baixa.
A foto acima mostra a posição do transístor na placa!
OBS: Em alguns casos o super aquecimento do Q101 se deve ao motor do disco com a resistência alterada, sua resistencia é de mais ou menos uns 100R qualquer valor abaixo já se enquadra como fuga, então troque o motor!
Como ligar o toca cd?
ResponderExcluirestou com um radio na assistencia modelo pb 120n também.
ResponderExcluira fonte dele esta normal fluindo 15v e alimentando o saida de audio,porem não liga,cd,radio nem diplay totalmente apagado.vou ver seguir sua dica e tomara que de certo,valeu
Este comentário foi removido pelo autor.
ExcluirSe resolveu deixa a dica aqui, obrigado
Excluirdepois que troquei esse transistor o aparelho esta demorando a ligar, o que pode ser ?
ResponderExcluirEstou com um que o CD MP3 e USB não respondem.
ResponderExcluirQualquer sugestão eu agradeço.
Bacana esse tuto. Peguei um assim.
ResponderExcluirOla a todos. O meu radio modelo pb120n não funciona o cd o radio e o usb funciona normalmente. No display aparece 'op' e o cd não roda. Será q alguém pode me ajudar? Abs.
ResponderExcluirPrezados, estou com um PB120N parado, pois a tampa do CD quebrou e ainda não encontrei outra.
ExcluirCaso alguém disponha, por gentileza, entre em contato (81)994965322 (claro).
Grato,
Murilo
Seneor tampa aberta
ExcluirPoderiam me passar o valor de referencia do R131 porque o que estava na placa torrou ...
ResponderExcluirno esquema o R131 é de 47R - 1/4W
ExcluirA queima do r131e o ic3 em curto
ResponderExcluironde fica o ic3 pois no esquema n o encontrei
ExcluirOlá estou com esse som PB-120N ele está com o seguinte problema,
ResponderExcluirquando eu ligo o aparelho e coloco na função do radio o display fica alterando as função para CD/AUX dai a radio fica entrando e saindo sem ta na chave seletora do CD como pode eu colocar na chave do radio e o mesmo fica pulando para CD/AUX? Alguem ja pegou esse defeito? se souberem onde esta o problema pf me da dica vlw espero por respostas
Olá Juan.
ExcluirEu teno um rádio com o mesmo problema estou tentando concertar mas não consigo.
Qual era o componente que estava estragado no seu rádio.
Obrigado.
coloca wd 40 dentro da chave seletora e aciona de desaciona ela varias vezes,resolvi o problema dessa forma
ExcluirTenho um som desse mais quando coloco um CD original ele não toca o visor aparece a seguinte sigla OP q pode ser isso sendo q tudo está funcionando perfeitamente só CD q não
ResponderExcluirbom dia senhores quanto a sigla op ela quer dizer open aberto em ingles,tenten verificar a chave da porta do cd
Excluirbom dia amigo estou com um problema aqui, na placa do radio citado acima queimou o resistor R131mas eu nao tenho o esquema pra saber o valor pra eu poder trocar!
ResponderExcluirvc conseguiria o esquema pra mim ou me informar o valor dele por favoŕ?
bom dia amigo estou com um problema aqui, na placa do radio citado acima queimou o resistor R131mas eu nao tenho o esquema pra saber o valor pra eu poder trocar!
ResponderExcluirvc conseguiria o esquema pra mim ou me informar o valor dele por favoŕ?
Olá ,vc conseguiu a regência deste resistor R131.
ExcluirSe consegiuu mim passa por favor.
Excluirestou com problemas no radio Philco pb120 ele foi baixando o som baixando e agora está praticamente sem som, o que pode ser?
ResponderExcluirGiovanni Gonella
troca o diodo zener cj 4148 pode ser que te ajude; no meu resolveu.
Excluirnão funciona o USB, não recebe os 5 volts, apesar de presente no Q410
ResponderExcluirO meu rádio,PH229N MP3 não está funcionando o CD o que poderia ser?
ResponderExcluirO meu rádio,PH229N MP3 não está funcionando o CD o que poderia ser?
ResponderExcluirfiz a troca aqui e deu certo. muito obrigado pela dica.
ResponderExcluirEstou com um philco desse modelo nao sai som nem chia os alto falante será q é a saida cd 8227 ou esse transistor citado acima q 101 faz esse defeito?
ResponderExcluirOla gente ....eu estou com um Radio deste.
ResponderExcluirEu liguei o Radio em um Home theater. Na saida de fone de ouvido. Funcionou nornal.
Mas ai eu mudei o cabo. Coloquei do lado. Entrada para pc. E nao
Pega mais Radio e CD alguem pode ne informar....aonde pode ser.o defeito.
Eu removi o Transistir.pra trocar.Q102.....que esta dando valor de .700 outro lado 705 me parece esta correto ?
sim, o valor esta correto
ExcluirTenho outro radio que o botao Power nao funciona. Ja troquei o botao interno e nada.
ResponderExcluirEste comentário foi removido pelo autor.
ResponderExcluirRadio philco pb126l não ler o CD mensagem de erro NOD
ResponderExcluirO rádio é novo
Qual poder ser o problema
A lente ou circuito na placa
unidade ,troque e voltará a funcionar, ja fiz mais de 200 radios desse com esse defeito
ExcluirBoa noite;
ResponderExcluirMeu PH229N,está audio no radio,cd e usb.Estou sem esquema,poderia me orientar para resolver o problema.
Os led do display acendem,o que devo trocar.
Aguardo sua resposta.
Obrigado.
PH229N sem audio no radio,cd e usb.
ResponderExcluirboa noite , não sei se já obteve alguma resposta, mas para este radio o CI de áudio é o CD 8227, pode ser também TA 8227
Excluirplaca BS229 173-00229009-01001,ESTOU SEM ESQUEMA.
ResponderExcluirestou com um PB120N, não liga , no display fica apenas o relogio, chega 12v no pino 12 do TA8227, mas nos outros, sem tensão.
ResponderExcluiralguma dica.....
obrigado
Boa noite meu amigo, estou com um radio aqui com esse mesmo defeito, (só aparece o relógio) e o rádio na liga, mas a fonte está boa assim como os diodos retificadores!
ExcluirBoa noite meu amigo, estou com um radio aqui com esse mesmo defeito, (só aparece o relógio) e o rádio na liga, mas a fonte está boa assim como os diodos retificadores!
Excluirola tenho um PB126l onde o radio e o usb funcionam normalmente ja o cd No display aparece 'op' e o cd não roda. Será q alguém pode me ajudar?
ResponderExcluirDeve ser o contato q fica embaixo da tampa do cd ou a ligação desse contato na placa
ExcluirTenho um destes exemplares;porém o defeito dele é a informação inexata da função em andamento no display.Por exemplo.Enquanto roda o cd o display mostra uma estação de rádio.Gostaria de ajuda pois preciso conserta-lo.Grato pela atenção.
ResponderExcluiramigo sera q pode mim ajudar tenho um radio pb120r quando coloco na função CD aparece AV e la em cima aprece AUX de auxiliar o q pode ser?
ResponderExcluirola tenho um radio 120r com o display com parte apagada so da pra ver a metade dos numeros oq é?
ResponderExcluirpor favor colegas estou com um modelo pb120r mp3 nao consegui o esquema completo eu estou precisando saber qual transistor é q101 pois esse estar torrado obrigado a todos ou mande no waht (027)995094785
ResponderExcluirMais um perdido por aqui!!!.Estou com esse radio Philco pb120n tá dificil de consertar! Mesmos problemas, Resistor queimado (R 131), ci (IC1) Torrando, também o CI do radio am/fm esquentando. Onde conseguimos o tal esquema desse rádio??? Abs.
ResponderExcluirEu tenho um PB 120 troquei a saisa mais não sai audio
ResponderExcluirO meu Rádio Philco PB120n.,liga passa uns minutos funcionando e depois ! Ose desliga,o que será esse defeito? Por gentileza me ajudem��
ResponderExcluirComo faço pra acha o fio da bateria?
ResponderExcluirAlguém mim ajuda
Boa Tarde! Eu tenho radio Philco modelo PB126BR, a função Rádio não funciona,fica com o volume muito baixo, e quando Eu coloco um pendrive no compartimento de Usb, e coloco na função Rádio, o Rádio volta a funcionar com volume normal, e quando Eu tiro pendrive a função Rádio volta a baixar o volume. Preciso de uma ajuda, sobre esse defeito.
ResponderExcluirBoa noite meu radio PB120N parece 12:00
ResponderExcluirSó aparece esse númer já apertei tds os botão não muda.
Estou com um Philco Pb 120n não aparece nada no display, na liga fonte está boa Q101 e Q102 estão bons, porém jamper no Q 101 o rádio funciona os demais não.
ResponderExcluirEstou com um radio mod.pb120n, onde funciona o radio am,fm, cd e não funciona usb a tenção de 5v so dá 1v o que pode ser. Meu nome é Cristino
ResponderExcluirAmigo troca o regulador 7805 o meu resovel
Excluirradio philcp PB120N funciona com som muito baixo no radio am-fm,cd e usb, verifiquei ci TA2111N voltagens normais nos pinos, falantes ok, alguma dica?
